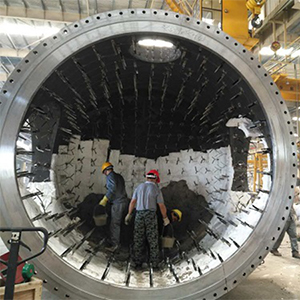

科達企業(yè)施工現(xiàn)場
2019/3/11
剛玉莫來石質(zhì)耐磨澆注料技術指標
|
項 目 |
條 件 |
指 標 |
|
AL2O3（%） |
|
≥50 |
|
體積密度（g/cm3） |
110℃X24h |
≥2.35 |
|
耐壓強度（MPa） |
110℃X24h |
≥50 |
|
1200℃X3h |
≥70 |
|
|
抗折強度（MPa） |
110℃X24h |
≥5 |
|
1200℃X3h |
≥7 |
|
|
線變化率（%） |
1200℃X3h |
±0.5 |
|
耐磨系數(shù)（cm3） |
110℃X24h |
≤6 |
|
臨界粒度（mm） |
|
6 |
|
施工方式 |
|
振動或搗打 |
垃圾焚燒爐用高強耐磨澆注料技術指標
|
項 目 |
條 件 |
指 標 |
|
AL2O3+SiC（%） |
|
≥60 |
|
體積密度（g/cm3） |
110℃X24h |
≥2.45 |
|
耐壓強度（MPa） |
110℃X24h |
≥50 |
|
1300℃X3h |
≥70 |
|
|
抗折強度（MPa） |
110℃X24h |
≥6 |
|
1300℃X3h |
≥7 |
|
|
線變化率（%） |
1300℃X3h |
±0.5 |
|
耐磨系數(shù)（cm3） |
110℃X24h |
≤6 |
|
臨界粒度（mm） |
|
6 |
|
施工方式 |
|
振動或搗打 |
馬鞍山市中能耐火材料有限公司 版權所有 皖ICP備09000166號 免責聲明
